智慧消火栓终端
安装视频

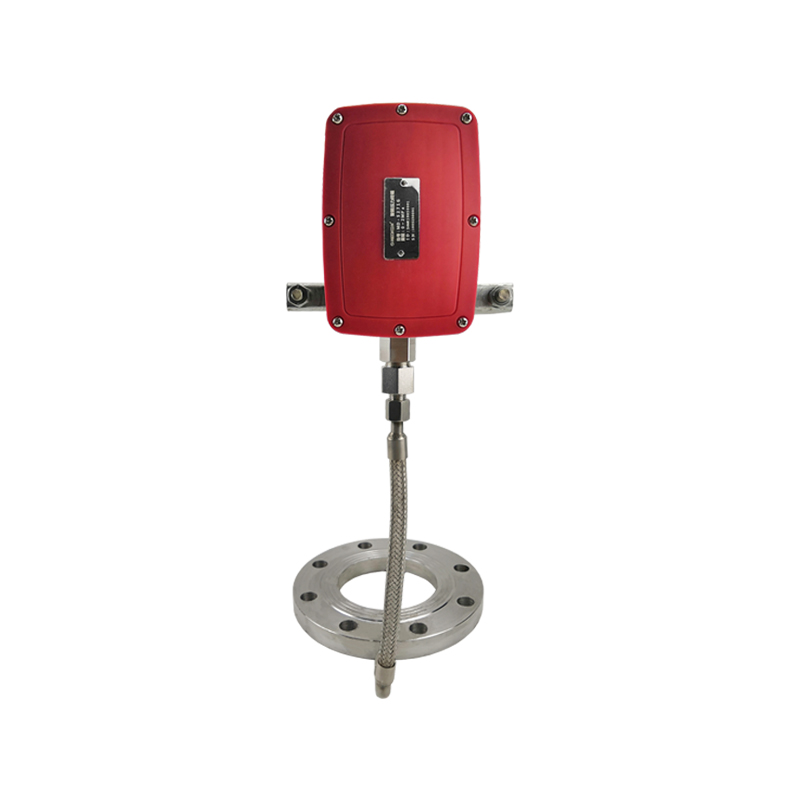

产品图片
概述
该款智能消火栓终端是针对解决消火栓安全的应用场景而开发的一款电池供电，具有无线传输功能的智能终端。
该产品采用高强度尼龙外壳，内置高精度压力传感器，通过内置MCU, 完成各种无线传输功 能，通过4G/NB等等无线网络，将各种数据实时发送到客户云端进行数据分析。
该产品具有定时上报，高低压报警，开/关水上报功能，蓝牙定位，免开盖蓝牙设置参数以及客 户要求订制的其它功能。
该产品有两种安装方式：
1: 选用法兰改造安装方式。
2: 安装在消火栓检修井内，采用分体安装方式。
产品优势
☆蓝牙+远程参数修改，上发频率，采集频率，报警点可设
☆超低功耗设计，大容量锂电池供电
☆支持多种协议栈及多种报文格式
☆采用4G/NB 网络，信号稳定，覆盖面广
注意事项
1.收到产品后，请检查包装及外形是否完好，并核对产品型号和规格是否相符。
2.请选择合适的安装位置，尽量避免阳光直射、 雨淋及高低温源。
3.按产品所提供的安装指导手册所提供的过程连接、电气连接和安装方式，将产品正确可靠安装并接线。
4.产品为锂电池供电，部分产品也可以使用电源 供电。
5.安装通电测试， 一般需要数分钟产品方能稳定 输出和正常工作，这属于正常现象。
6.安装后通电测试，出现非正常现象，除非具备产品调节技能方能调节，否则请将产品联系我司售后技术人员。
7.如果进行开盖操作，操作结束后请安装好前 盖，防止受潮，进水。
警告
1.未按操作规范操作，造成的损失不属保修范围。
2.本公司不承担除产品本身以外的任何直接或间 接损失。
3.本公司保留未经通知更改使用说明书的权利。
4.定制化产品可能与本说明书所列功能不一致。
电池安装及更换
1.本产品选用的电池为锂亚电池，型号为ER34615,不推荐采用其它型号的电池。
2.禁止使用充电电池，充电电池可能带来安全隐患。
3.请检查产品附件是否齐全：
本产品是电池供电产品，我司产品内部已经标配电池， 收到产品时请尽快安装适用如果不立即安装，请将产品 关闭电源存储。
注意防火防潮，放置在干燥常温的环境中。
4.如选配了外供电功能，请注意电源适配器的保护和安 装。适配器选用输入220VAC,输出12V/2A的适配器。
设备联网
该产品可通过远程平台和现场微信小程序的方式对设备进行以调试。请先确保设备正常上线后再安装到现场，联网教程详见平台使用教程：
|
|
 |
联网参数：
|
设备类型 |
智能消火栓 |
| 协议类型 | MK-MQTT |
| 添加设备时请按上述协议填写 | |
安装示意图
|
序号 |
配件名称 |
数量 |
| 1 | 密封垫片 |
2个 |
| 2 | 法兰 | 1个 |
| 3 | 对丝接头 | 1个 |
| 4 | 法兰密封垫片 | 2片 |
| 5 | 抱箍 | 2个 |
| 6 | 不锈钢导压管 | 1根 |
| 7 |
保护棉 |
1根 |
| 8 | 螺栓螺母弹簧平垫 | 8套 |
注：1、拆开后请清点配件是否齐全，如有缺陷请联系厂家补发。
2、法兰内孔请与对丝外ZG1/4端密封*。
一体式改造安装方式
分体式安装方式
注：以上安装方式只是部分展示，请根据现场需求安装，尽量安装球阀等阀门，方便后期维修更换。
常见代码及解决办法
| 序号 | 代码 | 原因 | 解决办法 |
| 1 | Er01 | 模组无响应 | 检查电池供电，检查模组是否松脱 |
| 2 |
Er03 |
查询IEMI失败 |
|
| 3 | Er06 | SIM卡异常 | 检查SIM卡是否松脱或未安装 |
| 4 | Er08 | 未搜索到网络 | 检查天线是否异常，更换天线检测附近网络状态 |
| 5 | Er09 | 注册网络被拒绝 | 检查SIM卡是否停卡 |
| 6 | Er16 | 注册网络失败 |
检查SIM卡是否停卡 |
| 7 | Er21 | 创建连接错误 | 检查SIM卡是否停卡，检查IP地址 |
| 8 | Er22 | 关闭连接错误 | 检查SIM卡是否停卡，检查IP地址 |
| 9 | Er23 | 连接失败 | 检测SIM卡是否停卡，检查IP地址 |
| 10 | SUCC | 数据上发成功 |
|
| 11 | Er30 | 协议错误 | 检查IP地址端口 |
| 12 | Er31 | 协议注册错误 | 检查IP地址端口，是否注册平台，平台是否正常 |
| 13 | 大于Er33 | 协议1上发错误 | 是否注册平台，平台是否正常 |
售后服务
1,产品质保期为交付之日起12个月。我公司产品自出售日起7日内正常使用时若出现故障，消费者可以选择退款、换货、维理等服务。消费者购买我公司产品后，一年内若出现非人为损坏的故障可免费保修对于不满足免费更换或免费保修服务的消费者，我公司依然提供技术服务。购买时间以经销商开出的发票或收据日期为准。
2,有下列情况之一者不能享受“三包”服务：
1)一切人为因素损坏及非正常工作环境下使用，不按说明书使用或未依据说明书指示的环境使用所造成的故障及损坏等；
2)未经本公司同意，用户私自拆卸、修复、改装产品等；
3)购买我公司产品后因不良运输造成的损坏；
4)因其它不可抵抗力(如水灾、雷击、地震、异常电压)造成的损坏；
5)正常用旧、磨损、破裂及浸染等；
6)不属于本公司的产品(如假货);
7)不能出示有效购物凭证，无保修卡等；
