家用可燃气体探测器

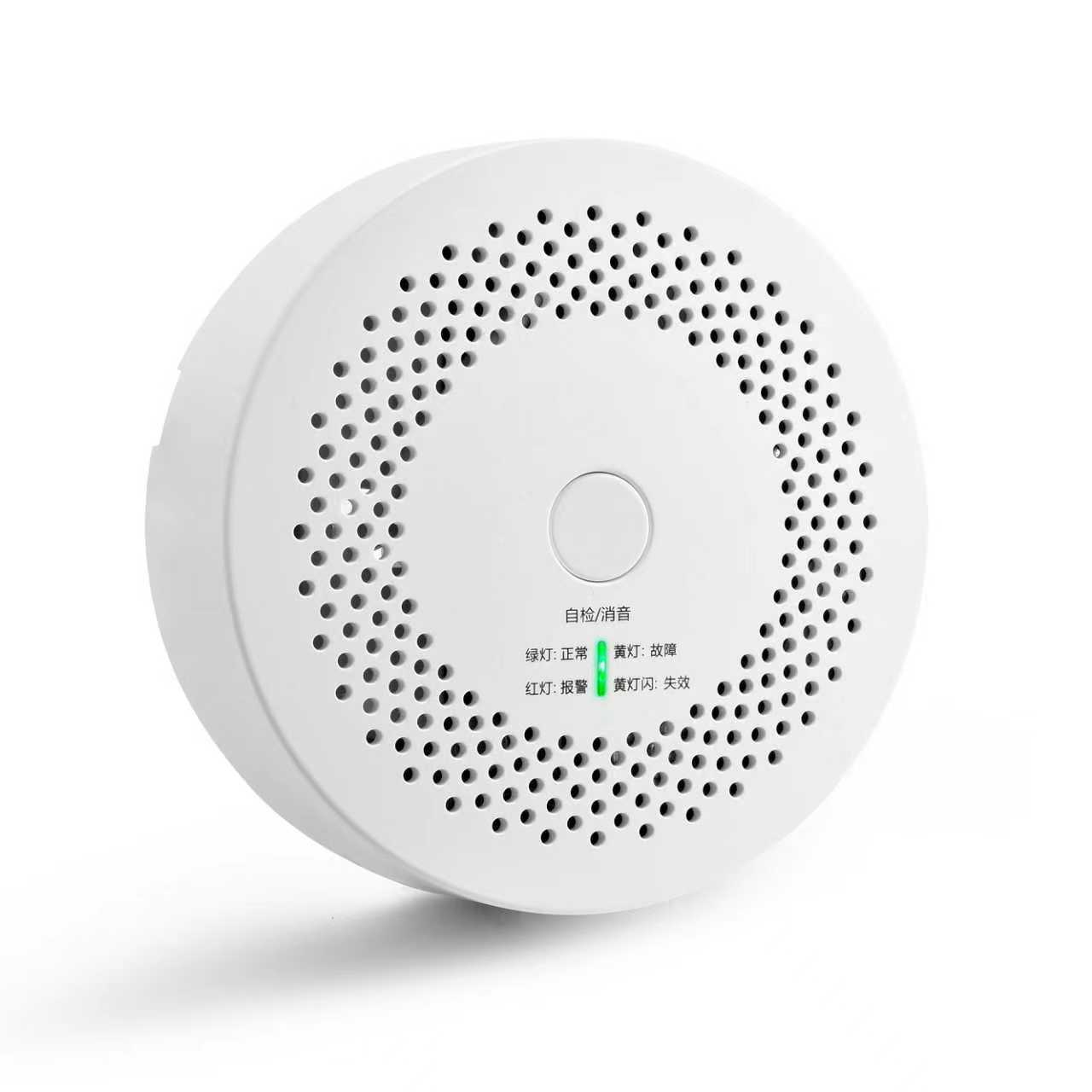

产品图片

设备联网

该产品可通过远程平台和现场微信小程序的方式对设备进行以调试。请先确保设备正常上线后再安装到现场，联网教程详见平台使用教程：

联网参数：

安装、使用产品前，请阅读安装使用说明书。请妥善保管好本说明书，以便日后能随时查阅。

概述

       家用可燃气体探测器（以下简称探测器）采用先进的微处理器技术，结合品质优良的高稳定性半导体气敏传感器而成，用于检测可燃气体，对由于可燃气体的扩散引发的火灾进行安全检测和提早

报警，探测器具有灵敏度高、可靠性好、抗烟、抗酒精和自动温度补偿功能，应用于家庭、公寓等需要可燃气体进行安全监测的场所。

特点

2.1、气敏传感器：线性好，稳定性高，长寿命；

2.2、体积小，安装简单，使用方便；

2.3、内置蜂鸣器，具有报警声响功能；

2.4、具有LED状态指示灯，能直观的指示正常运行报警、故障状态；

2.5、直观简便的操作按键，具有自检测试功能。

技术指标

3.1、工作电压：AC220V±15%/50Hz

3.2、功耗：正常监视≤2W，报警状态≤3W

3.3、报警音响：大于70cB并小于115dB（正前方1米处）

3.4、检测气种：甲烷

3.5、报警动作值设定：10%LEL

3.6、量程：0-20%LEL

3.7、传感器寿命：3年

3.8、使用环境：温度：-10℃~+55℃，相对湿度≤95%，不结露

3.9、存储环境：温度：-15℃~+55℃，相对湿度≤95%，不结露

4.0、外形尺寸：120mm×70mm×48mm（长×宽×高）

4.1、壳体材料和颜色：阻燃ABS，象牙白

4.2、执行标准：GB 15322.2-2019

结构特征

4.1、外观

       探测器外形示意图如图1所示。

4.2、控制输出接口：

       探测器具有1个控制输出接口，用于探测器报警后启动电磁阀，输出电流为1A，输出电压为DC12V。

4.3、联网接口：

       探测器具有1个联网接口，联网采用TTL串口信号输出，波特率4800bit/s，可输出与探测器相对应的浓度信号及探测器正常监视，故障，报警，传感器寿命状态信号。

-

4.4、历史记录：

       探测器具有报警历史记录功能，可存储探测器报警200条、探测器报警恢复200条、探测器故障100条、探测器故障恢复100条、探测器掉电50条、探测器上电50条、 探测器传感器失效1条、当存储记录超过探测器记录上限时新报警记录会自动覆盖老的报警记录。

安装与接线

5.1、安装位置的选择：应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。

5.2、禁止安装位置：

 为了正确使用探测器防止探测器故障的发生，请不要安装在以下位置：

（1）墙角、柜内等空气不易流通的位置；

（2）易被油烟等直接熏着的位置；

（3）直接受灶具等产生的排气、蒸汽、油烟影响的地方；

（4）靠近给气口、排风扇、房门等风量流动大的地方；

（5）水气多的地方；

（6）热水房及夜间断电的地方；

（7）有物体将探测器和用气设备隔离开的地方。

5.3、禁止安装时间：

（1）房屋未粉刷装修完的。

（2）装修完房屋，全面通风不足5天的。

（3）在房屋内打造木家具，或购置新木家具，其全面通风不足3天的。

（4）使用或喷雾：灭虫剂（蚊虫、蟑螂等）、空气清洁剂、胶水、发胶等，全面通风不足4小时间的。以上时间段内若已安装探测器的，请断开探测器电源。用塑料袋之类的东西将探测器罩上，通风有足够时间后。才能开启探测器，否则有可能造成误报警现象。

使用及操作

6.1、上电预热：探测器通电后，同时绿色、黄色、红色指示灯循环点亮，表示探测器通电正常，进入预热阶段，探测器的预热持续时间约为3分钟，预热结束后，探测器绿色“电源”指示灯变为常亮，表示探测器进入正常检测工作状态。

注意：探测器的气敏元件刚开始加电时尚未稳定，为确保探测器的准确探测工作，实施对气敏元件的预热很重要，在预热期间禁止对探测器进行加气测试，同时探测器对按键处理、报警事件不响应。

6.2、指示灯及蜂鸣器：

  正常状态：绿色电源指示灯长亮，黄色、红色指示灯熄灭，蜂鸣器无声。

  故障状态：黄色故障指示灯常亮，蜂鸣器长鸣，表示传感器故障。

  故障状态：黄色故障指示灯闪亮，表示传感器寿命到期。

  报警状态：红色报警指示灯常亮，蜂鸣器急促鸣叫。

6.3、自检键：

  在正常监视状态下，按一下“自检/消音”键，探测器进入自检状态，绿色灯、黄色灯、红色灯闪亮，并伴有蜂鸣器10秒长响声。

6.4、气体检测：

  探测器不停地对使用环境中的空气进行采集、分析和判断，当空气中的可燃气体浓度达到报警阈值时，由探测器中的MCU对气体的浓度和气体的扩散趋势进行分析，当确认是真实的气体泄漏事

件时，探测器立即点亮红色报警灯和启动蜂鸣器。

6.5、报警处理：

当探测器报警时，立即打开窗户使室内空气流通，熄灭所有火源，不要制造火源，避免开关各种电器，检查气体泄露原因，并及时请专业人员修理。

6.6、消音：

  在探测器的报警状态下，按一下“自检/消音”键，关闭报警提示音。

6.7、复位：

 在报警状态下，按“自检/消音”键，探测器可以进行手动复位。

6.8、记录读取：使用国家标准规定的专用读取装置，将连接线对应插在主板上(需开盖)丝印有G\U\T\R字样的4P插针端子上即可读取探测器当前储存的所有历史记录。

故障分析与排除

故障分析与排除见下表

特别声明

当本产品传感器超过使用寿命(3年)时请及时检测并确认是否需要更换。在发生下列情况之一时

本公司不承担保修责任：

9.1、未按本说明的要求安装、使用造成产品损坏。

9.2、因电网电压过高或自行打开机壳而造成的损坏。

9.3、因受潮、摔、碰、压、砸行为造成的损坏。

9.4、其它原因使用不当造成的人为损坏。

包装清单

包装盒内：探测器  1只

使用说明书       1份

合格证           1个
